sábado, 28 de agosto de 2010

TPNº7 "Comparadores analógicos "--- Decima séptima clase

Jueves 26 de Agosto - Hoy realizamos un trabajo con el objeto de comprender el funcionamiento de un comparador analógico (TPNº7); en esta ocasión nos basamos en el funcionamiento del circuito integrado LM324.

Para empezar miremos un poco el circuito:


La primera experiencia consistió en oscurecer el sensor de luz (LDR) y observar como reaccionaba el sistema.


Es así como esto se llevó a cabo:



Al final del video anterior lo que hacemos es acercar la lámpara encendida al sensor, entonces se produce una variación constante en la cantidad de luz que recibe el LDR. Vamos a numerar los sucesos para que sea más fácil de comprender:

1-Cuando el LDR recibe poca cantidad de luz, la lámpara se enciende.
2-Al acercar la lámpara encendida, el sensor reacciona por el aumento de luz y causa entonces que la lámpara se apague.
3-Inmediatamente la cantidad de luz disminuye a tal punto en el entorno del sensor que la lámpara vuelve a encenderse; aquí regresamos al primer punto y se vuelve a cuplir el ciclo.

Podemos concluir que el sistema no es estable ya que reacciona de distintas formas ante variaciones muy pequeñas en los parámetros externos (en este caso: luz), es decir, es muy sensible. Este circuito, por ejemplo, no nos sería útil para efectuar un control de luz crepuscular, puesto que la elevada sensibilidad haría variar su respuesta constantemente.

Ahora veamos qué ocurre si efectuamos unas modificaciones en el circuito:



Llevado a la práctica:



De esta manera logramos reducir la sensibilidad ya que ahora la reacción del circuito a los cambios de luminosidad está dada por dos valores de tensión de referencia y no uno como ocurriera anteriormente:


-Cuando la tensión de referencia supere el valor de Vref1 la lámpara se enciende y no se apaga hasta que el esta caída sea menor que Vref2.

Otra forma de representar esto es a traves del gráfico de histéresis:

-Este gráfico representa el estado en que debe encontrarse el circuito para reaccionar de determinada manera. Aquí se ve que a los 6,5 V reaccionará de una forma: dará la alimentación sufuciente a la lámpara para que esta se encienda; y al disminuir esta tensión a 1,3 V la alimentación suministrada caerá a tal punto que la lámpara se apagará.

En este caso la diferencia entre el valor de tensión de encendido y apagado de la lámpara es de 4,7V, este es el factor que determina que la sensibilidad disminuya.
Logramos con esto que el sistema sea mucho más estable y ahora sí podríamos llegar a implementar un circuito de estas características si quisieramos diseñar un control de luz crepuscular.

jueves, 5 de agosto de 2010

TPNº6 "Restador"--- Décima Sexta Clase

Jueves 05 de Agosto - Hoy comenzamos el TPNº6 "Restador".

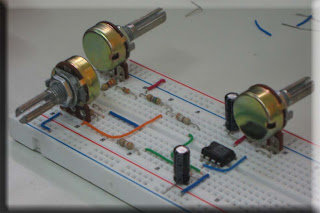

Una vez confeccionado el siguiente circuito en la protoboard:




Debemos calcular Rf y R1; para esto debemos elegir un valor para cada una de estas resistencias y comprobar que se cumpla la siguiente relación:


En valores comerciales nosotros usamos las siguientes:
Rf=1Kohm R1=39ohm

En el ejercicio tres debimos simular una temperatura de 30 y 40 ºC; para hacerlo variamos los valores de los potenciómetros R1 y Rf:



Para cada caso respectivamente:
R1=0,98 kohm
Rf =o,93Kohm

Gráfico de Vo en función de Vc:
